Bon, soyons clair l’électronique, l’électricité et toutes ces matières un peu techniques c’est du chinois pour moi… Mais je suis tombé il y a quelque temps sur un site assez intéressant proposant aux électriciens et électroniciens de tous bords un simulateur de circuit électronique en ligne et je me suis dit que cela pourrait vous plaire.
Réalisé en JavaScript, cet outil va vous permettre de simuler toutes sortes de circuits électroniques et d’y faire passer du courant pour voir de quelle manière vos circuits réagissent.
CircuitJS1 : simulateur de circuit électronique en ligne et gratuit
Codé en JavaScript et disponible dans votre navigateur ou en version exécutable pour votre ordinateur, CircuitJS1 est 100% gratuit.

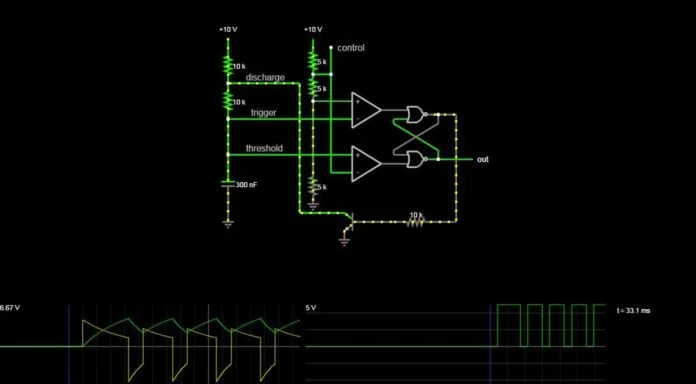

L’outil semble relativement intuitif à l’utilisation. Le vert représente une tension positive, le gris indique la masse et le rouge une tension négative. Quant aux points jaunes qui gigotent il s’agit du courant ! Tout est donc plutôt logique et fidèle aux indicateurs habituels en électricité.
En bas de la page, des d’oscilloscopes indiquent la tension et le courant au sein de certains composants.
Ce simulateur s’avère relativement instinctif. Pour activer ou désactiver un interrupteur, il suffit de cliquer dessus. Si vous passez la souris sur un composant du circuit, vous verrez une brève description de ce composant et de son état actuel dans le coin inférieur droit de la fenêtre. Pour modifier un composant, passez la souris dessus, cliquez sur le bouton droit de la souris (ou contrôle-clic si vous avez un Mac) et sélectionnez « Editer ».

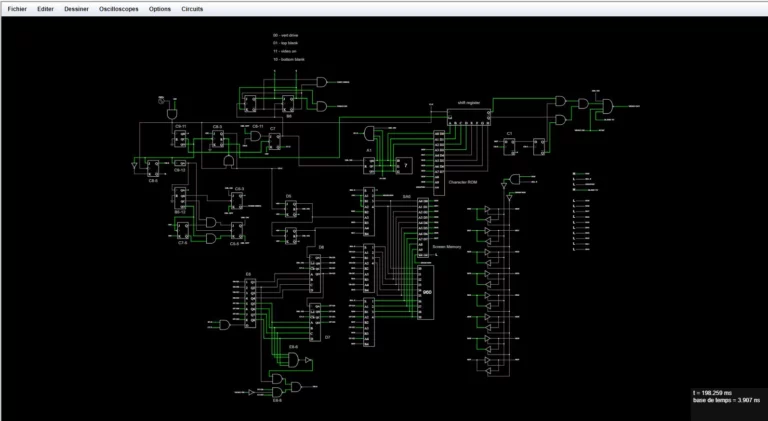

Plusieurs circuits par défaut sont définis, mais vous allez également pouvoir démarrer votre propre circuit à partir de rien afin de faire vos propres expériences. Un simple clic droit va vous ouvrir un menu dans lequel vous allez pouvoir choisir les composants à ajouter : diodes, résistances et autres switchs…
Dans le menu « Circuit » vous pourrez également découvrir des dizaines de circuits proposés en exemple pour vous familiariser avec ce simulateur.
Enfin, cet outil vous permet de sauvegarder/importer vos créations sous forme de fichiers texte (TXT). Mais vous pouvez également générer un lien pour partager votre circuit ou encore l’exporter sous forme d’image ou de texte !
Bon et comme je n’y comprends pas grand-chose, je vous laisse découvrir le reste tout seuls… et si vous voulez toute la documentation technique, elle se trouve ici !
